MY额定电压0.66/1.14KV及以下移动电缆
1、产品执行标准
MT818.5-2009《煤矿用电缆 第5部分：额定电压0.66/1.14KV及以下移动软电缆》
2、适用范围
本产品适用于额定电压0.66/1.14KV及以下煤矿移动设备
3、工作条件
额定电压U0/U分别为0.38/0.66KV、0.66/1.14KV。
电缆导体的允许最高工作温度为65°。
电缆弯曲半径不小于电缆外径6倍。
电缆的底线芯应良好接地。
4、电缆型号名称
|
型号 |
名称 |
用途 |
|
MY-0.38/0.66 |
煤矿用移动橡套软电缆 |
额定电压0.38/0.66KV各种井下移动采煤设备的电源连接 |
|
MY-0.38/0.66 |
煤矿用移动屏蔽橡套软电缆 |
|
|
MYP-0.66/1.14 |
煤矿用移动屏蔽橡套软电缆 |
额定电压0.66/1.14KV各种井下移动采煤设备的电源连接 |

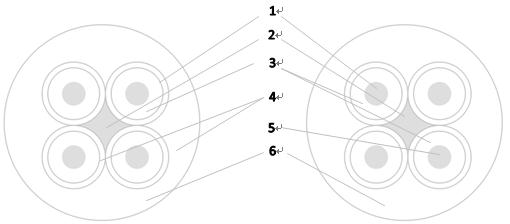

5、产品结构示意图
1、 动力线芯导体
2、 填充
3、 绝缘
4、 半导电层
5、 地线芯导体
6、 护套
6、产品结构尺寸
|
芯数×导体标称截面 |
标称厚度 |
电缆外径 |
|
|
动力线芯绝缘 |
护套 |
MY-0.38/0.66 |
|
|
1×4 |
1.4 |
1.5 |
8.0~10.0 |
|
1×6 |
1.4 |
1.6 |
9.0~12.0 |
|
1×10 |
1.6 |
1.8 |
11.0~14.0 |
|
1×16 |
1.6 |
1.9 |
12.0~15.0 |
|
1×25 |
1.8 |
2.2 |
14.0~17.5 |
|
1×35 |
1.8 |
2.2 |
16.0~19.5 |
|
1×50 |
2.0 |
2.4 |
18.5~22.5 |
|
1×70 |
2.0 |
2.6 |
21.0~25.0 |
|
1×95 |
2.2 |
2.8 |
23.5~28.5 |
|
1×120 |
2.2 |
3.0 |
25.5~29.5 |
|
1×150 |
2.4 |
3.2 |
28.0~33.0 |
|
1×185 |
2.4 |
3.4 |
30.5~35.5 |
|
1×240 |
2.6 |
3.5 |
34.0~39.5 |
|
1×300 |
2.6 |
3.6 |
37.0~43.0 |
|
1×400 |
2.8 |
3.8 |
42.0~48.0 |
7、产品服务
更多详细内容请咨询13661987747
